一、技術性能

1、輸入電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：150Kg

5、外形尺寸：1600mm×680mm×1500mm

6、整體鋁型材框架結構

二、實訓裝置基本配置及功能

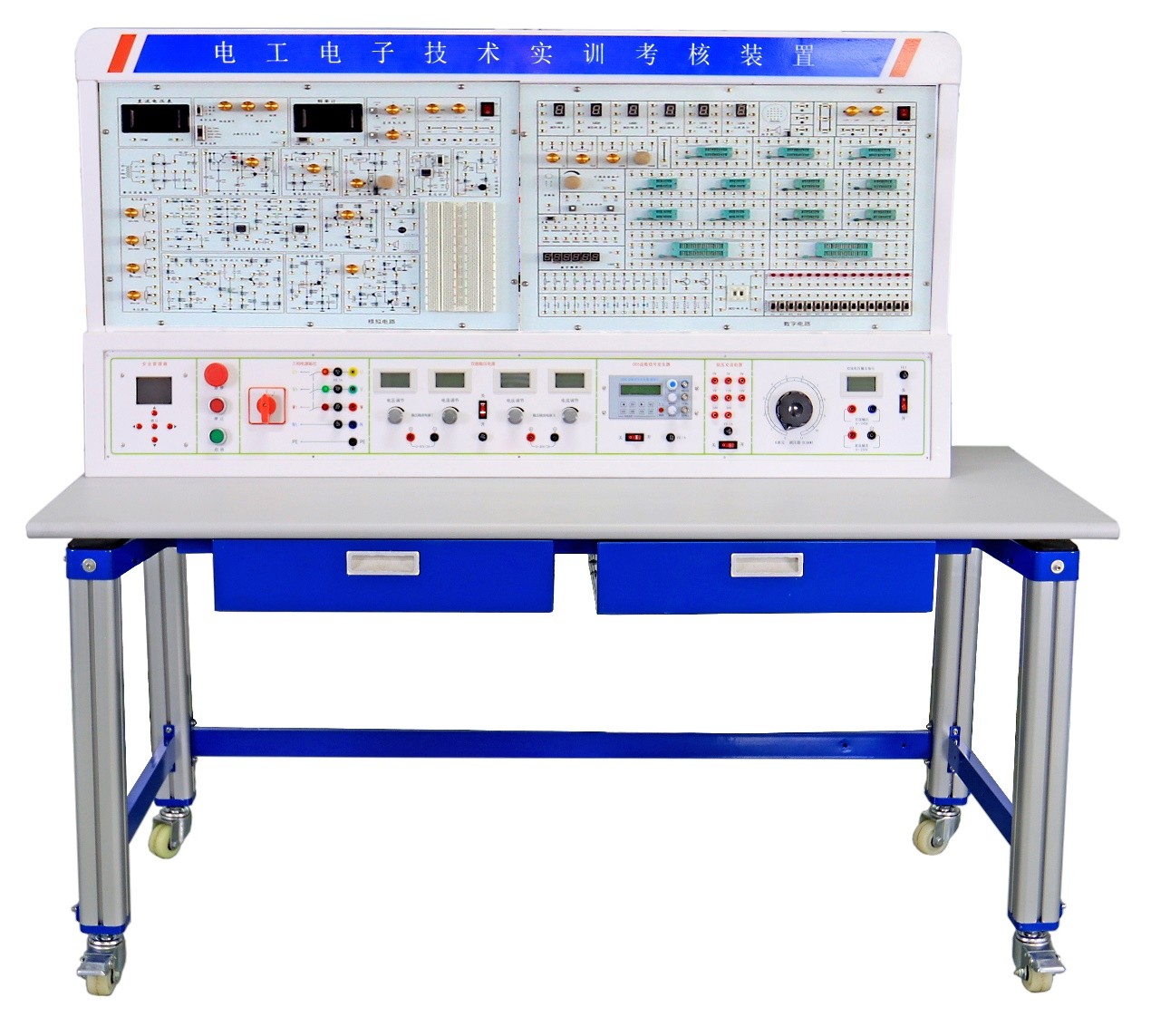

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。

（一）電源控制屏

   電源控制屏為鐵質亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：

1、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

2、全功能DDS函數信號源（2套）

A.高頻率分辨率：0.01Hz  B.高頻率精確度：±20ppm  C.低失真度：<1%D.方波占空比1%~99%精確可調   E.三角波調占空比后可輸出兩種鋸齒波F.可變直流電平控制   G.外部頻率測量  H..預設頻率存儲、調入功能  I. 輸出衰減，由 “衰減”按鍵選擇。

1)技術指標：

A.主輸出波形 正弦波、方波、三角波、鋸齒波四種波形B.最大輸出幅度 10VppC.輸出阻抗 50Ω±10%

D.直流偏置 ±5V（空載）E.占空比范圍 1%-99%（方波）F.輸出頻率范圍： 0.01Hz-2MHz

2）外測量功能：頻率范圍：1Hz-60MHz   信號幅度：0.5Vpp-20Vpp  外計數范圍：0-4294967296；存儲和調入：具有10組參數存儲與調出的功能。

3、儀表、受控源功能板

   3.1智能交流電壓表（2只）

測量范圍0～1000V，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2V、20V、200V、1000V四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。。

3.2智能交流電流表（2只）

測量范圍0～5A，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分20mA、200mA、2A、5A四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

3.2智能直流電壓表(2只)

測量范圍0～1000V，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2V、20V、200V、1000V四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

3.4智能直流電流表（2只）

測量范圍0～2A，5位LED顯示，測量精度0.5級，設有6個LED工作狀態指示燈，指示檔位、工作模式、報警狀態等。具有“自動”換擋測量和“手動”換擋測量兩種工作模式，“手動”模式時分2mA、20mA、200mA、2A四檔，“自動”模式時程序會自動判斷并進入相應量程檔位。每檔均有超量程告警、指示功能。通過鍵控、數顯窗口實現人機對話功能，可存儲和查詢5組實驗數據。采用高端MCU，內部集成21位AD，且各通道間通過外部輔助IC和濾波器實現相互隔離。具備測量精準、穩定性高、抗干擾強的優越性能。

*4、智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件（正版軟件、招標現場需提供版權證書核查和演示）組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

11）APP軟件的操作會實時的同步到電源管理終端

（二）實訓掛箱及配件

1. 模擬電路掛箱

1）電源：輸入：AC 220V±10%，50HZ輸出： DC：+5V，DC I≥1A DC：-5V～-12V可調，I≥0.2A DC：＋5V～＋27V可調，DC I≥0.2A   以上各路輸出均有過流保護，自動恢復功能AC V:7.5V×2；AC I≥0.15A

2）直流信號源：  雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調.

3）函數發生器：輸出頻率：2Hz～90KHz，分四檔可輸出 方波：  0～20V三角波：0～15V正弦波：0～10V

4）數字頻率計（0～300KHz）

5）數字直流電壓表（0～30V）

6）分立元件電路

（1） 整流、濾波和串聯穩壓電路；

（2）單級放大電路；

（3）兩級阻容耦合放大電 路；

（4）負反饋放大電路；

（5）射極跟隨器；

（6）差動放大電路；

（7）互補對稱功放電路；

（8）場效應管電路；

（9）可控硅電路；

（10）電阻、電容和二、三極管等組成；

（12）電位器組、12V燈泡、揚聲器。

（13）兩個獨立的運算放大器(741)；

（14）集成功放(LM386)；

（15）集成穩壓電路 2個

2. 電路分析掛箱

（1）電源輸入：AC220V±10% ，50Hz輸出 ：±l2V/0.5A，±0～l2V/0.5A（可調穩壓電源）均有短路過載保護，自動恢復功能。

（2）函數發生器：波 形：正弦波、方波、三角波、       頻率范圍：10Hz ～ 90KHz，分四檔連續可調：幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

（3）指針式電壓表頭：0～30V及0～3V各1只；指針式電流表頭：0～20mA及0～1mA各1只；可滿足多點同時測試電壓、電流的動態監測。

（4）元件組：電阻10只、電容5只、二極管(穩壓管)3只、電位器2只（1K、10K各一）。

*3.智能開發模塊掛箱（一個教室配一套）：

（1）、由001TPB板載/C8051單片機節點板、ZigBee節點板、智集成了光照、開關、煙霧、燃?xì)?、濕度等多種傳感器；執行燈光、風機、直流電機、等輸出控制設備等組成，利用ZigBee模塊、WIFI模塊、路由器、傳感控制節點板，程序控制，可控制直流電機、模擬風機、聲光報警、LED燈模塊、繼電器、燃?xì)鈭缶熿F報警及數據分析，可監測實時實訓室溫度、濕度、燃?xì)鉂舛?、煙霧濃度等，并可上傳至手機APP監控運行狀態，提供原代碼支持二次開發。

（2）、軟件:

軟件配備IAR8.1版、編程軟件、上位機VC開發軟件、ZigBee開發軟件、Android開發工具、代碼及其教程等.

（3）、節點模塊主要組成由原裝進CC2530芯片、基于HY-001集成板載，串口通信芯片，ZigBee仿真器接口、獨立電源開關、復位開關、信號測式開關、外部輸出LED8個,0.96寸OLED顯示液晶屏\紅外接收頭1個、5mm紅外發射一個、I/O端口等.

接口類型: USB/串口1個

傳輸速率: 115200Kbps；

有效通信距離: 300m

工作電壓: 5V/12V

工作頻段: 2.4GHz

（三）實訓桌

1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。

2.采用四個7070工業鋁型材立柱為支撐，立柱端部安裝萬向腳輪，方便移動，主體結構通過鈑金和鋁型材構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。

3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。

三、實訓項目

（一）電路分析實驗

1、線性與非線性元件的伏安特性。

2、電位及其與電壓關系的研究。

3、基爾霍夫定理。

4、疊加定理。

5、電壓源與電流源的等效變換。

6、戴維南及諾頓定理。

7、受控源VCVS、VCCS的實驗。

8、典型電信號的觀察和測量。

9、RC一階電路的響應測試。

10、二階電路的響應測試。

11、RC選頻網絡特性測試。

12、R、L、C元件在正弦電路中的特性實驗。

13、R、L、C串聯諧振電路的研究。

14、R、L、C并聯諧振電路的研究。

15、雙口網絡測試。

16、其它電路的研究。

（二）模擬電路實驗

1. 常用電子儀器使用練習、用萬用表

2. 單級放大電路

3. 場效應管放大器

4. 兩級放大電路

5. 負反饋放大電路

6. 射極跟隨器

7. 差動放大電路

8. 比例求和運算電路

9. 積分與微分電路

10. 波形發生電路

11. 有源濾波器

12. 電壓比較器

13. 集成電路RC正弦波振蕩器

14. 集成功率放大器

15. 整流濾波與并聯穩壓電路

16. 串聯穩壓電路

17. 集成穩壓器

18. RC正弦波振蕩器

19. LC振蕩器及選頻放大器

20. 電流/電壓轉換電路

21. 電壓/頻率轉換電路

22. 互補對稱功率放大器

23. 波形變換電路

24. 晶閘管實驗電路
