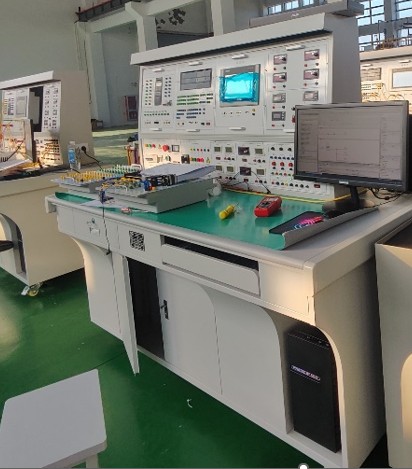

HYK-870AC電工實訓臺

產品簡介：

一、技術參數1、實訓臺（1）實訓臺上體采用垂直操作屏，操作屏下方為控制屏，包含電源輸入輸出及控制部分、儀表等，操作屏上部為實訓操作區，可安裝 4 個標準掛箱，該

服務熱線

02162273926

立即咨詢

產品展示

product

產品介紹

一、技術參數

1、實訓臺

（1）實訓臺上體采用垂直操作屏，操作屏下方為控制屏，包含電源輸入輸出及控制部分、儀表等，操作屏上部為實訓操作區，可安裝 4 個標準掛箱，該區域上下均留出安裝掛箱的卡槽。

（2）實訓臺桌面采用高密度壓縮板，表面防水、防火、堅固耐用。

（3）實訓臺下方為抽屜和儲物柜，預留電腦間，掛箱間，并可根據用戶需要進行配置組合。

（4）實訓臺以微機灰和灰黑色調為主，整體感官上色彩明快、簡潔大方。

（5）實訓臺為四掛箱式結構，可同時掛接四個掛箱。

（6）尺寸 1750mm×800mm×1500mm。


2、電源屏

（1）漏電保護總電源開關 1 只；

（2）急停按鈕 1 只；

（3）電源供電指示燈 1 只；

（4）三相電源指示燈 3 只；

（5）熔斷器 3 只；

（6）交流 380V 電源輸出 2 組（插座輸出和疊插接口輸出各 1 組）；

（7）交流 220V 電源輸出 4 組（插座輸出 3 組和疊插接口輸出 1 組）；

（8）直流 24V 直流穩壓電源 2 組（數字顯示電壓表、電流表）；

（9）直流 0～±10V 可調電源輸出 2 組（數字顯示電壓表、電流表；調節電位器采用高精度多圈電位器）。

（11）自復位紅色按鈕，數量 3 只；

（12）自復位綠色按鈕，數量 3 只；

（13）兩檔旋鈕開關，數量 3 只；

（14）熔斷器（帶熔絲），數量 3 只；

二、實訓模塊

1、PLC 模塊 1

掛箱采用標準結構，與 PLC 實訓臺完全匹配。參照或相當于西門子 PLC-1200：

（1）S7-1200 CPU 1215C 6ES7 215-1AG40-0XB0，1 個

（2）SM 1223 PLC 數字量擴展模塊 16DI 24DC/16DO 24DC 6ES7 223-1BL32-0XB0 數量 1 個

（3）西門子 S7-1200 SM 1234 PLC 模擬量擴展模塊 4*13位輸入/2*14 位輸出 6ES7 234-4HE32-0XB0 數量 1 個

（4）CM1241 RS485 6ES7241-1CH32-0XB0 通信模塊，數量 1 個

（5）數字量輸出點通過微繼電器轉接后引出，印刷標識與 PLC 模塊一致

2、PLC 模塊 2

掛箱采用標準結構，與 PLC 實訓臺完全匹配。參照或相當于西門子 PLC-300：

（1）導軌，480 mm，數量 1 根

（2）負載電源，PS 307；AC 120/230V，DC 24V，2A，數量 1 個

（3）CPU 314C-2 PN/DP (24DI, 16DO, 4AI, 2AO, 1 PT100)，數量 1 個

（4）微型存儲卡，128 KB，數量 1 個

（5）數字量輸出 8DO，24V DC，2A；電位隔離，數量 1 個6ES7 322-1BF01-0AA0

（6）模擬量模塊 4 AI，2 AO；無電位隔離，數量 1 個6ES7 334-0CE01-0AA0

（7）編程電纜，數量 1 根

（8）數字量輸出點通過微繼電器轉接后引出，印刷標識與 PLC 模塊一致

3、模擬實訓模塊 1

掛箱采用標準結構，與 PLC 實訓臺完全匹配。

機械手抓取/四層電梯

4、模擬實訓模塊 2

掛箱采用標準結構，與 PLC 實訓臺完全匹配。

電鍍生產線模擬控制/洗衣機模擬模擬控制

5、模擬實訓模塊 3

掛箱采用標準結構，與 PLC 實訓臺完全匹配。

電機線路控制/七段譯碼器顯示/天塔之光控制/小車運動控制

6、模擬實訓模塊 4

掛箱采用標準結構，與 PLC 實訓臺完全匹配。

水塔水位自動控制/成型機控制/自控軋鋼機控制/多種液體混合控制

7、模擬實訓模塊 5

掛箱采用標準結構，與 PLC 實訓臺完全匹配。

接觸器，數量 4 只（主觸頭 3 對，輔助出頭 5 對）、熱繼電器，數量 1 只、中間繼電器，數量 6 只、時間繼電器，數量 1 只

8、模擬實訓模塊 6

掛箱采用標準結構，與 PLC 實訓臺完全匹配。開關量調試模塊

1)指示燈單元指示燈 24 位（8 紅、16 綠），工作電壓DC24V

2）數碼管單元，數量 2 組字位數:1 位屏幕尺寸:1.2 英寸發光顏色:紅色8 字高度: 1.2

外形尺寸:40.80x28.80x10.50mm 數碼管為 7 段數碼管帶小數點顯示工作電壓：DC24V

4）開關按鈕單元按鈕開關組，數量 8 組（4 個點動、4 個保持），自鎖開關，數量 8 組按鈕的按下和彈起狀態可以明顯區別，按鈕選擇優質產品。

9、模擬實訓模塊 7

掛箱采用標準結構，與 PLC 實訓臺完全匹配。

X62W 萬能銑床控制、T68 鏜床控制模擬實驗模

10、PLC 數字量掛箱

采用標準結構，與PLC 實訓臺完全匹配。

包含 10 路自鎖定開關，10 路自復位按鈕和兩路數碼管指示，20 路指示燈

11、固態繼電器模塊

固態繼電器模塊掛箱 4 路固態繼電器，面板明確標識固定器接口，燈 8 路，8 路自鎖定開關，8 路自復位按鈕；

12、PLC 模擬量模塊掛箱

掛箱采用標準結構，與PLC 實訓臺完全匹配。

實訓掛箱配套 4 路 0-20mA 模擬量輸出，每路輸出配套可調電位器可調節電流輸出，電流表實時顯示電流值，輸出帶有保險絲做短路保護，通過護套插孔輸出可連接 PLC 的模擬量模塊。掛箱同時提供四塊顯示儀表，輸入 0-20mA 電流時可對應顯示 0-100 范圍，掛箱整體采用三孔電源線供電。

13、變頻器主機模塊

掛箱采用標準結構，與 PLC 實訓臺完全匹配。

變頻器型號：參照或相當于西門子G120C變頻器，三相AC380 交流電源供電，0.75KW。

14、觸摸屏模塊

掛箱采用標準結構，與 PLC 實訓臺完全匹配。參照或相當于西門子 KTP700

15、手持式模擬量輸出

型號：參照或相當于 HXHDBOXAO（升級版）

（1）額定電源電壓 DC15-27V，同時可通過 USB 接口供電；

（2）1 路模擬量輸出，可選擇使用電壓型（0/2-10V）或電流型（0/4-20mA）；

（3）電壓型、電流型輸出及顯示一鍵切換；

（4）殼體尺寸 85*50*22mm。

16、光電測速表
