一、產品概述

1、功能與應用：

工業電氣綜合實訓裝置專為滿足《機床電氣控制技術》、《電氣控制技術》、《電力拖動技術》等課程的教學需求而設計，適用于教學實訓、實操考核及電工職業等級技能鑒定。平臺能夠完成萬能銑床、普通車床的電氣控制線路，故障分析與排除考核，有效提升學生對機床設備電氣維修技能的理解和掌握。

2、結構設計：

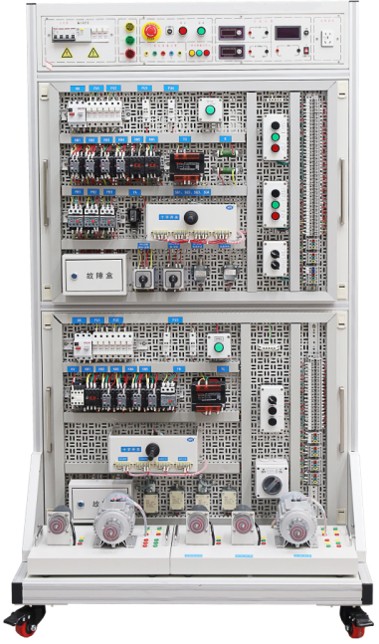

采用立式雙面結構，占地面積小，操作直觀便捷。配置電氣控制模塊、機床電氣考核排故模塊、電機模塊等，相互獨立，可靈活上下更換位置，滿足多樣化教學需求。

二、產品特點

立式雙面結構：占地面積小，美觀且實用性強。

直觀性強：所有電氣元件均固定在表面，便于觀察與學習。

靈活互換：機床掛板尺寸一致，可快速更換位置，適應不同教學場景。

智能設故：無線智能故障設置、故障排除、參數設定、信息反饋、考核評分等功能。

真實排故體驗：通過電氣原理圖標記故障位置，模擬真實工作環境，提升學生排故能力。

三、技術性能

1、輸入電源：三相五線AC380V±10% 50Hz

2、裝置容量：≤1.5kVA

3、外形尺寸：1000×1000×1800mm（長×寬×高）

4、安全保護：具備接地保護、短路、漏電保護功能

*5、智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件（正版軟件、招標現場需提供版權證書核查和演示）組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

11）APP軟件的操作會實時的同步到電源管理終端

四、基本配置

1、電源屏（雙面相同配置）

1.1、總電源配置4P漏電保護器，配備電壓指示表、啟動/停止/急停按鈕。

1.2、提供三相五線AC380V及單相AC220V電源，集成高精度直流信號源及DC24V直流電源。

1.3、可調直流電壓：0～10V可調輸出；可調直流電流：0～20mA；

2、A面配置

2.1、電力拖動考核板（一） 1塊

漏電保護開關1只、熔斷器3只、時間繼電器1只、交流接觸器3只、急停開關1只、指示燈3只、熱繼電器1只、按鈕開關3只和接線端

2.2、電力拖動考核板（二） 1塊

包含行程開關4只、主令開關1只、萬能轉換開關1只、交流接觸器1只、熱繼電器1只、電子時間繼電器2只、指示燈1只、按鈕1只、端子排18只等；

2.3、照明電路考核板 1塊

包含透明式電能表1只、四位燈開關1只、啟輝器1只、整流器1只、燈管1根、指示燈1只、端子排9只等；

3、B面配置

3.1、X62W銑床電路智能化實訓考核掛板   1塊

包括斷路器 1只、按鈕開關8只、主令開關2只、指示燈黃1只、綠2只、紅3只、紅2只、熔斷器3P 2只、1P 2只、交流接觸器6只、熱繼電器3只、桿式電阻2只、號碼管1套、安全插座黃4只，綠4只，紅4只，藍3只，黑1只、把手1對、導軌15cm、接線端子10只、智能考核板1塊。讓學生掌握X62W銑床的電氣工作原理以及其排故的技能，與答題器配合可完成智能化實訓考核

3.2、CA6140 車床電路考核掛板   1塊

包括三相漏電保護開關1 只、按鈕 3只、主令開關 2只、指示燈黃36V 1 只、綠36V 1 只、紅36V 2 只、紅220V 1 只、熔斷器3P 2 只、熔斷器1P 2 只、交流接觸器127V 3 只、變壓器380V/127V 36V 1 只、熱繼電器2 只等

3.3、無線液晶答題器   1臺

與智能化實訓考核掛板匹配，液晶人機界面，中文顯示，顯示信息量更多、更直觀；帶1條1000mm  26針排線，用于單工位實訓設備考核；

用戶可選擇通過液晶答題器與考核掛板組成無線故障設置系統，系統可以聯機考核也可以脫機考核，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、信息反饋、考核評分等功能。

*4、機床電氣實訓仿真軟件（正版軟件，投標文件中提供著作權證書和逐條演示一下內容）

以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。

1）軟件包含不少于12種常見機床電路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鉆床； Z3040B搖臂鉆床；Z3050鉆床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。

2）每個機床電路包含：①結構組成②器件認識③原理介紹④接線練習⑤故障檢查⑥習題練習⑦書寫和清除功能。

3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。

*5、電工基本技能仿真軟件（正版軟件，投標現場提供著作權證書原件和逐條功能演示）

軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真

*6、智能教學測控單元（整個教室配置1套）

系統采用一體化設計（拒絕采用功能拼湊型），≥7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。

7、電機模塊配置

7.1、三相電機180W/Y/△ 帶離心開關  1臺

7.2、三相電機180W/Y/△ 2臺

五、實訓項目

1. 照明電路安裝

2. 日光燈電路安裝

3. 時間繼電器切換的雙速電動機控制電路

4. 點動與連續轉動電路連接

5. 按鈕聯鎖的正、反轉電路連接

6. 接觸器聯鎖電動機正、反轉電路連接

7. 接觸器和按鈕雙重聯鎖正、反轉連接

8. 電動機定子繞組串聯電阻啟動控制電路連接

9. 按鈕切換的Y-△啟動控制電路的連接

10. 時間繼電器切換的Y-△啟動控制電路連接

11. 電動機半波整流能耗制動控制電路連接

12. 電動機全波整流能耗制動控制線路

13. 電動機反接制動控制電路連接

14. 電動機往返行程控制電路連接實訓

15. 電動機順序啟動控制電路連接實訓

16. 電動機定時轉動運轉控制電路連接

17. 按鈕切換的雙速電動機控制電路連接

18. CA6140 車床電路考核

19. X62W銑床電路實訓考核
